Распределительные устройства РП

Распределительный пункт – это секционно-разделённая электроустановка, состоящая из коридора управления, сборных шин и определённого числа ячеек.


В этих ячейках располагаются выключатели, трансформаторы тока, линейные и секционные разъединители, предохранители, трансформаторы напряжения и прочее электрооборудование.


Сборные шины находятся в верхней части РП. Крепятся горизонтально, не менее 500 мм. от верхнего перекрытия. Шины различных фаз должны находится друг от друга не ближе 100 мм., если напряжение 1 кВ и 130 мм. при напряжении в 10 кВ. Устанавливают на опорные изоляторы, закреплённые на бетонных перегородках, либо металлических конструкциях.


Секционные разъединители, собранные в РП, нужны для отключения секций РП в случае профилактических ремонтов, либо повреждения сборных шин.


Ячейки различаются по принципу установленного внутри оборудования.


keyboard-right-arrow-button copy 2 Created with Sketch.
keyboard-right-arrow-button copy Created with Sketch.

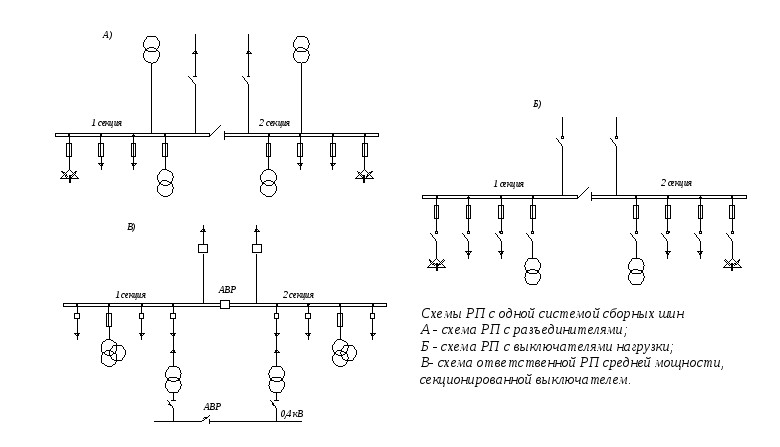

Типовая схема распределительных устройств

Для коммутации в подобных РП распространены схемы с одной системой шин, как секционированной, так и несекционированной. Для потребителей 1-й, 2-й категорий используются исключительно секционированные схемы при помощи разъединителя или выключателя. Количество секций определяется исходя как из схемы электроснабжения, так и характера подключённых электроприёмников. У каждой секции отдельное питание. Поэтому если отключается одна питающая линия, то работа секции восстанавливается от соседней линии благодаря активации секционного аппарата.


С помощью секционных выключателей возможно автоматическая активация резерва. От РП питаются трансформаторы, электродвигатели и прочие электроустановки с напряжением более 1 кВ. РП принимает электроэнергию от ГПП на напряжении 10(6) кВ и распределяет её между ТП и другими высоковольтными приёмниками.
