ДГУ в блок - контейнере типа "Север"

Дизель - генераторная установка (далее ДГУ), предназначена для резервного электроснабжения потребителей в случае аварии сетевого напряжения. Запуск дизельного двигателя производится автоматически. При появлении сетевого напряжения через заданный промежуток времени дизельный двигатель автоматически останавливается и потребители переключаются на питание от сети электроснабжения.

   Применяется в сетях электроснабжения:
  • промышленных предприятий;
  • сельских и городских населённых пунктов;
  • строительных площадок и других объектов.

keyboard-right-arrow-button copy 2 Created with Sketch.
keyboard-right-arrow-button copy Created with Sketch.
Основные характеристики
Структура условного обозначения

Основные характеристики дизель – генератора мощностью 250 кВА в составе ДГУ:

  • Степень автоматизации – 2
  • Мощность постояннная PRP – 230 кВА (184 кВт);
  • Мощность резервная STB – 250 кВА (200 кВт);
  • Автоматический выключатель – 400 А;
  • Тип двигателя – дизель с тубонаддувом, Perkins 1506A-E88TAG2 (Великобритания);
  • (рядный, 6 цилиндров., раб. объем 8.8 л; 1500 об/мин; 236 кВт);
  • Расход топлива при нагрузке 75% – 36,3 л/ч;
  • Емкость топливного бака (встроен в раму) – 500 л;
  • Тип регулятора частоты вращения – электронный;
  • Напряжение системы электрооборудования – 24 В;
  • Микропроцессорная система управления – PowerWizard 1.1+;
  • Радиатор для максимальной температуры воздуха 500С;
  • Рама с антивибрационными опорами;
  • Воздушный фильтр сухого типа;
  • Тип генератора – синхронный, 4-полюсный, 3-фазный; Marelli MJB 250 LB4 (Италия);
  • Выходное напряжение – 400/230 В;
  • Пределы регулирования напряжения – ±0,5%;
  • Число фаз – 3;
  • Коэффициент мощности (PF) – 0,8;
  • Габ. размеры дизель – генератора (ДхШхВ) – 2670х1080х1820 мм;
  • Масса дизель – генератора – 2096 кг;

Условия эксплуатации:

  • Температура окружающего воздуха от -40 до +50 ºС.

Исполнение ДГУ:

  • Климатическое исполнение – УХЛ1 по ГОСТ 15150-69;
  • Степень защиты оболочки – IP 23;
Средний срок службы не менее 25 лет.
Габариты блок - модуля (Д*Ш*В) – 7000х2400х3000 мм.
Масса блок модуля с ДГУ  и РУВН не более 5000 кг.

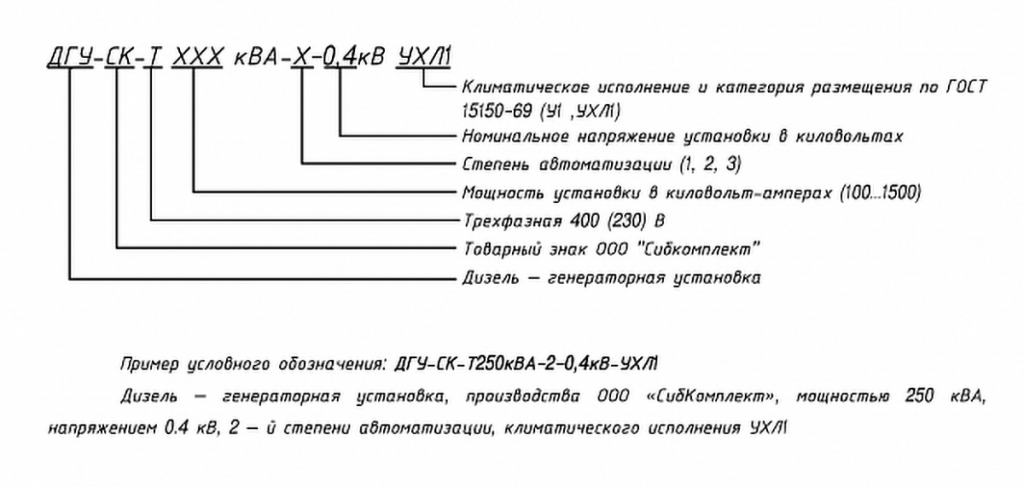

ДГУ-СК-Т(100…1500)кВА-1(2, 3)-0,4 кВ-УХЛ1 (У1)

Наименование (шифр) электростанции: ДГУ-СК-Т ХХХ кВА-1(2,3)-0,4кВ УХЛ1(У1),
Где ХХХ- мощность дизель-генераторной установки, кВА;
0,4 – трехфазная 400 В (230 В);
1(2,3) – степень автоматизации:

 1- имеются устройства защиты и аварийно-предупредительной сигнализации, которая при возникновении превышения допустимых значений подаёт сигнал техническому сотруднику. Обеспечивается вентиляция ДГУ с воздушным охлаждением и регулирование частоты напряжения в автоматическом режиме. Требуют периодического обслуживания: подкачка воздушных баллонов, наблюдение за уровнем топлива и масла и их периодическое пополнение, подзарядка аккумуляторных батарей, периодического прогрева двигателя;

 2 - все функции установки 1-й степени автоматизации и дополнительно автоматический дистанционный пуск и прогрев двигателя, поддержание стабильной температуры масла и охлаждающей жидкости. Как и установки 1-й степени автоматизации требуют периодического обслуживания: подкачка воздушных баллонов, наблюдение за уровнем топлива и масла и их периодическое пополнение, подзарядка аккумуляторных батарей, периодического прогрева двигателя;

 3 – все функции установки 1 и 2 степени автоматизации. ДГУ работают в автономном режиме и не нуждаются в постоянном контроле со стороны технических специалистов компании. Оборудование настраивается по определенной программе и обеспечивает автоматический запуск и ввод установки в рабочий режим, автоматическую дозаправку по мере необходимости или таймингу, подзарядку аккумуляторных батарей до необходимого уровня, поддержание работы двигателя на постоянной основе.
