Конструкция



Конструктивно ПКУ состоит из следующих элементов:

  • высоковольтный блок (далее – ВВБ) (поз.2);
  • шкаф учета, сбора и передачи данных (далее – ШУ) (поз.3);
  • кабель соединительный (КС) и кабельный короб (труба) (поз.5);
  • ограничители перенапряжений ОПН-РВ (поставляются по требованию) (поз.7);
  • разъединитель РЛНД (поставляtтся по требованию).
Для установки ПКУ-СК на опору воздушной ЛЭП предусмотрен монтажный комплект (далее – МК) в составе:
  • крепление ВВБ на опору (поз.4);
  • крепление ШУ на опору (поз.6);
  • крепление КС (поз.5);
  • комплект установки ОПН (поставляется по требованию) (поз.7).

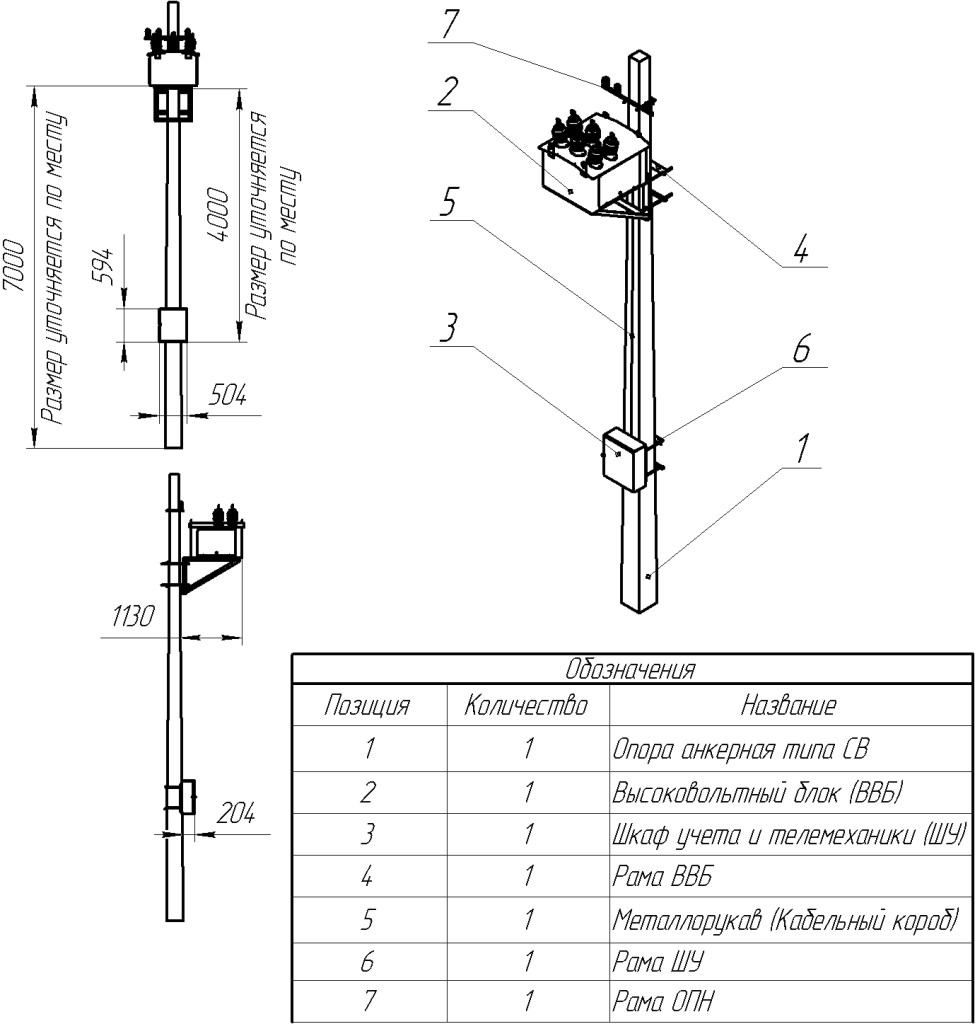

Рис.1 План расположения оборудования ПКУ-СК при монтаже на стойке СВ-105(110).
pky-ck-6-10-kvt-plan55

Высоковольтный блок (ВВБ).

ВВБ предназначен для преобразования тока и напряжения в измерительные сигналы частотой 50Гц, а также для изолирования цепей вторичных соединений от высокого напряжения 6кВ или 10кВ. ВВБ устанавливается на железобетонной анкерной опоре типа СВ-105 или СВ-110.

Корпус ВВБ представляет собой цельную сварную металлическую конструкцию с коррозионностойким покрытием, внутри которого установлены трансформаторы тока (ТТ) и трансформаторы напряжения (ТН). Трансформаторы тока и трансформаторы напряжения установлены на специальных площадках, имеющих болтовые соединения с корпусом высоковольтного модуля. Это позволяет в случае необходимости легко демонтировать каждый трансформатор по отдельности. Для ВВБ ПКУ предусмотрены три варианта реализации в зависимости от схемы измерения: 3ТТ + 3ТН, 2ТТ + 3ТН, 2ТТ + 2ТН.

pky-ck-6-10-kvt-plan54

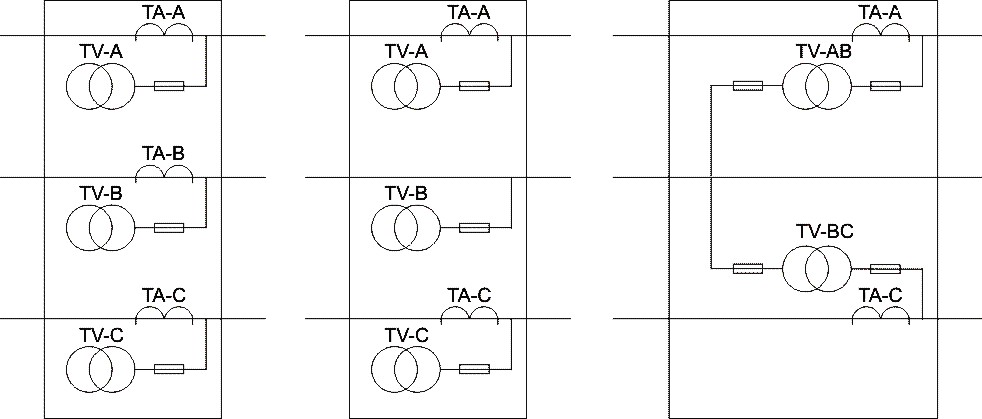

а) схема 3ТТ+3ТН б) схема 2ТТ+3ТН в) схема 2ТТ+2ТН
Варианты реализации схем измерения ВВБ для ПКУ:
ТА-А, ТА-В, ТА-С – трансформаторы тока фазы А, В, С соответственно;
ТV-А, ТV-В, ТV-С и ТV-АВ, ТV-ВС – трансформаторы напряжения со встроенными предохранителями на фазное и межфазное напряжение соответственно.

Внешний вид и расположение основных устройств ВВБ представлено на рисунках ниже.

pky-ck-6-10-kvt-plan52

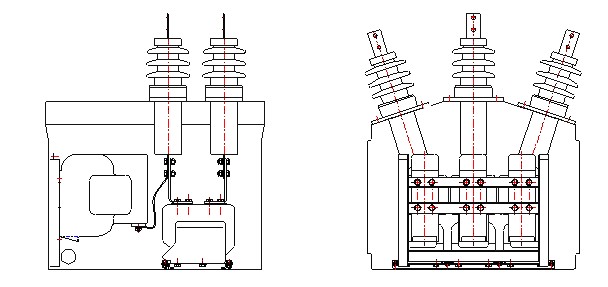

Схема исполнения с двумя трансформаторами тока (ТТ) и двумя трансформаторами напряжения (ТН).
pky-ck-6-10-kvt-plan53

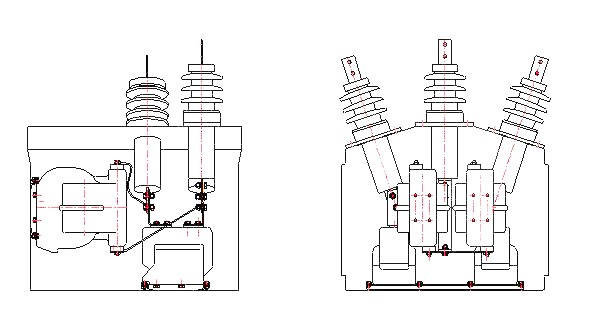

Схема исполнения с тремя трансформаторами тока (ТТ) и тремя трансформаторами напряжения (ТН).

В качестве измерительных трансформаторов используются трансформаторы тока типа ТОЛ 10-I-2 и трансформаторы напряжения типа ЗНОЛП-6(10) или НОЛП-6(10) (для схем с двумя ТН), либо их аналоги.
Подключение к линиям электропередач 6(10)кВ осуществляется через проходные фарфоровые или полимерные изоляторы типов ИПУ-10/630УХЛ1 и ИПП-10/630УХЛ1 соответственно, либо их аналогов. Изоляторы маркируются цветными полосами:
Фаза А – желтая
Фаза В – зелёная
Фаза С – красная
Токоведущими проводниками ВМ являются алюминиевые шины.
Для обслуживания ВВБ предусмотрены две двери, расположенных с противоположных сторон ящика. Герметичность дверей обеспечивается при помощи резинового уплотнителя. Двери закрываются на механическую задвижку и навесной замок (замок в комплект поставки не входит).
На днище ВВБ предусмотрены отверстия для слива конденсата.
Подъём и перемещение ВВБ при погрузочно-разгрузочных работах и монтаже на опоре производится за монтажные уши, находящиеся на крыше ВВБ.
Для подключения соединительного кабеля в ВВБ используются блоки зажимов, к которым подсоединены концы проводов, идущих от трансформаторов. Соединительный кабель заводится через гермоввод на днище ВВБ.
Неиспользуемые измерительные обмотки ТТ должны быть закорочены и заземлены на болт заземления, находящийся внутри ящика.
Земляной вывод первичной обмотки ТН – «Х» должен быть заземлён на болт заземления.
Монтаж ВВБ осуществляется на опорах воздушных линий электропередач при помощи монтажного комплекта, представляющего собой сварную металлическую конструкцию, набор уголков и шпилек для крепления к опоре.

Шкаф учета, сбора и передачи данных (ШУ).

ШУ предназначен для сбора информации, учёта электроэнергии и передачи данных на диспетчерские пункты. Передача данных может быть осуществлена при помощи радиомодема, GSM-модема, волоконно-оптического модема, модема ТфОП по соответствующим сетям связи. В качестве комплектующих используются устройства различных ведущих отечественных и зарубежных производителей.
Требуемый тип средств учета и передачи данных должен быть отражён в опросном листе на ПКУ.
Конструктивно ШУ представляет собой цельнометаллический ящик состоящий из одного или двух отсеков:
  • отсек учёта – для установки счётчика электрической энергии, испытательной коробки, шинки заземления и автоматического выключателя в цепи трансформатора напряжения (по отдельному заказу);
  • отсек телемеханики – для установки устройств телемеханики (модем, преобразователь интерфейса, блок питания, автоматический выключатель, нагревательный элемент, термостат и др).
При использовании счётчиков со встроенными модемами отсек телемеханики может отсутствовать.

Соединительный кабель и кабельный короб.

Подсоединение трансформаторов к счётчику осуществляется кабелем типа ПВ-3*2,5.
Прокладка кабеля осуществляется в металлическом кабельном коробе или металлорукаве.
Кабель с одного конца подключается к блоку зажимов ВВБ, а с другого – к испытательной коробке в шкафу учёта и автоматическому выключателю в отсеке телемеханики.
При необходимости подключения дополнительной обмотки ТН для организации электроснабжения собственных нужд ВВБ используются свободные жилы кабеля КВВГ(Э), а также дополнительный провод типа ВВГ 2х2,5.
Кабельный короб может быть 2-х видов:
  • гофротруба диаметром 50мм;
  • короб с крышкой, состоит из 2-х частей по 2,5м (поставляется по требованию).
Помимо защиты кабеля короб выполняет функцию экрана. Крепление короба к опоре осуществляется с помощью металлических хомутов либо короб пристреливается к опоре. Нижний конец короба стыкуется со шкафом учёта таким образом, чтобы не было возможности несанкционированного доступа к кабелю.

Ограничители перенапряжений.

Ограничители перенапряжений (ОПН) относятся к дополнительному оборудованию и поставляются по требованию заказчика. Количество комплектов ограничителей перенапряжений оговаривается в опросном листе на ПКУ.
Ограничители перенапряжений типа ОПН-РВ, либо их аналоги, используются для защиты электрооборудования сетей переменного тока частоты 50Гц с номинальным напряжением 6(10)кВ с изолированной или компенсированной нейтралью от грозовых и коммутационных перенапряжений.
Для предотвращения скачков напряжения, вызванных грозовыми и коммутационными перенапряжениями, необходимо использовать ограничители перенапряжений, которые устанавливаются со стороны возникновения источника перенапряжений. Оптимальным вариантом является установка нелинейных ограничителей перенапряжений с двух сторон от ПКУ.
Монтаж ОПН должен проводится в соответствии с требованиями завода-изготовителя. Как правило, ОПН не требуют применения специальных крепёжных устройств. С торцевой стороны ОПН имеются крепёжные отверстия под болт либо шпильки. Шпильки для присоединения ОПН выполнены из металла, стойкого к коррозии, или покрыты металлом, предохраняющим их от коррозии, и не должны иметь поверхностной краски. Допускается устанавливать ОПН под углом к вертикальной оси не более 45°.
Для крепления ограничителей перенапряжений на опору предлагается использовать раму ОПН. Рама ОПН должна быть заземлена. С одного торца ОПН крепится к раме, с другого торца к ОПН подсоединяются провода линий электропередач. Необходимо обеспечить надежный контакт заземляемого конца ОПН с контуром заземления. Для этого поверхность контакта ОПН и заземлённой рамы зачищаются от ржавчины и поверхностной окраски до металлического блеска, либо заземление ОПН осуществляется отдельным проводником с большой площадью контакта на болт заземления.

Разъединитель РЛНД-10/400(630) УХЛ1.

Разъединители относятся к дополнительному оборудованию и поставляются по требованию заказчика. Количество разъединителей оговаривается в опросном листе на ПКУ. Разъединитель типа РЛНД-10/400(630) УХЛ1 с приводом, либо аналог, используется для включения и отключения под напряжением обесточенных участков цепи напряжения 6(10)кВ, а также заземления отключённых участков при помощи ножей заземления. Использование разъединителя позволяет организовать обслуживание ПКУ.
Для крепления разъединителей на опору предлагается использовать специальный комплект металлоконструкций (рама для РЛНД). Рама для РЛНД должна быть заземлена.
