Радуга

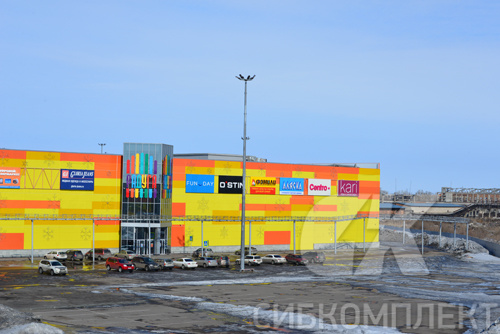

ТЦ «Радуга» — крупнейший в Рубцовске торгово-развлекательный центр и один из самых больших в Алтайском крае. Расположен объект на территории бывшего «Алтайского тракторного завода», на съезде с виадука с западной стороны.

Осенью 2013 года была разработана документация по проектированию трансформаторной подстанции, осуществляющего электроснабжение данного ТРЦ. В январе-феврале 2014 года осуществлены строительство ТП, монтажные и пуско-наладочные работы поставляемого оборудования.

24
единицы оборудования
30 000
кв.м. Общая площадь
47
рабочих дней с момента подписания договора до включения ТП

Выполненные работы:

  • Проектирование трансформаторной подстанции встроенного типа с двумя кабельными вводами 6кВ на трансформаторы 2х2500кВА
  • Строительство трансформаторной подстанции встроенного типа
  • Изготовление и поставка камер КСО и ГРЩ
  • Электромонтажные и пусконаладочные работы

Комплектация объекта:

  1. Камеры КСО-СК:
    • силовые выключатели «ВВТ-10 Бриз» производства «СК БЭТТА»;
    • микропроцессорные терминалы РЗА «БЗП-01» в комплекте с блоками питания от токовых цепей типа «БПТ-01», производства НПП «Микропроцессорные технологии».

    Оперативный ток: переменный.

    Функции РЗиА:

    • токовая отсечка (ТО);
    • максимальная токовая защита (МТЗ);
    • защита от замыканий на землю с действием на сигнал (ЗНЗ).

    Дополнительные функции:

    Регистрация всех оперативных переключений, срабатываний защит и изменений параметров работы устройств, а также запись осциллограмм при срабатывании защит позволяют восстановить всю последовательность действий устройств, при аварийных режимах.

  2. Панели ЩО-70:
    • силовые автоматические выключатели «Протон» производства ОАО «Контактор»;
    • комплектующие вторичных цепей, цепей автоматики и сигнализации — Legrand;
  3. Силовые трансформаторы:
    • силовые серии ZUCCHINI 2500 кВА компании LEGRAND;
                                                                                                                    Фото  с объекта

радуга.jpgрадуга 2.jpg
