Магнит в г.Новоалтайске

      Магнит-крупнейшая розничная сеть России по количеству магазинов и одна из крупнейших по обьему продаж.
    Универсамы «Магнит», Магазины «Магнит» стали частью жизни миллионов наших сограждан. Более 5000 магазинов формата «у дома»  по всей России предлагают весь спектр товаров  каждодневного спроса по доступным ценам.
     Планируется открытие нового магазина «Магнит» в городе Новоалтайске.
ГК «СибКомплект» осуществила поставку, шеф-монтаж и пусконаладочные работы  двух вакуумных реклоузеров .
   Особенностью данного пункта является то, что он не только обеспечивает аварийное отключение линии, но и точно подсчитывает потребление электроэнергии жителями посёлка.

В качестве релейной защиты линии используется терминал БЗП-01, а вся схемная документация на вторичные цепи данного пункта была разработана совместно со специалистами отдела технической поддержки компании ООО НПП «Микропроцессорные технологии».

Питание оперативных цепей пункта ПУСС организованно по принципу схем на переменном оперативном токе от трансформатора ОЛ. При близких коротких замыканиях и глубокой просадки напряжения оперативного питания, отключение выключателей осуществляется за счет отбора мощности от трансформаторов тока: питание устройств микропроцессорной релейной защиты и автоматики, организовано с помощью блоков питания от токовых цепей типа БПТ-01 производства компании ООО НПП "Микропроцессорные технологии". Работа привода вакуумного выключателя ВВ/ТEL-10 также идет за счет отбора мощности от токовых цепей с помощью специального блока управления TER_СМ16_2 (220_1).

Блоки БЗП в данном проектном решении выполняют следующие функции релейной защиты:
- Токовая отсечка (МТЗ-I ступень);
- Токовая отсечка с выдержкой времени (МТЗ-II ступень);
- Максимальная токовая защита (МТЗ - III ступень);
- Защита от несимметрии фаз (ЗНФ).

Блок защиты присоединений БЗП-01 осуществляет управление выключателем, а также выполняет регистрацию всех оперативных переключений, срабатываний защит и изменений параметров работы устройств, запись осциллограмм при срабатывании защит.

Функция записи осциллограмм позволяет восстановить всю последовательность действий устройств при разборе аварийных режимов.

Выполненные работы:

  • Пункт учета и секционирования столбовой (реклоузер)
          ПУСС-СК-10-30-0,5s-У1  2 шт.

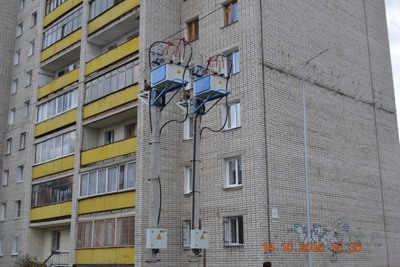

                                                                                               Фото с объекта
