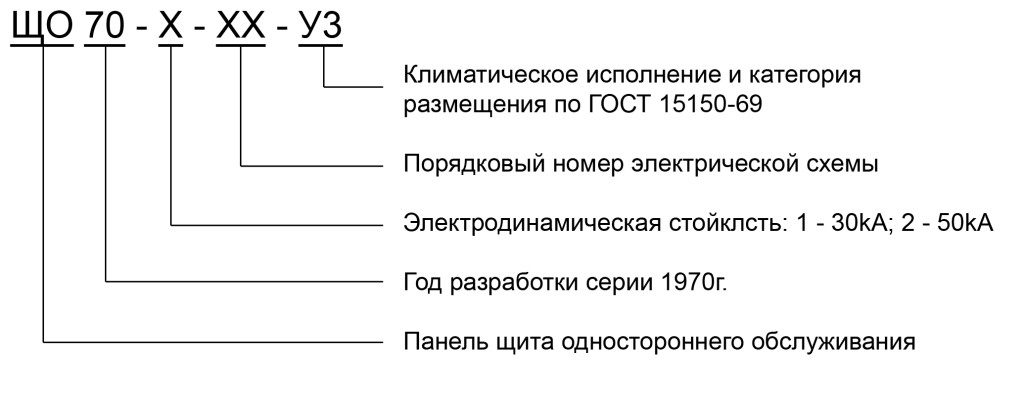

Структура обозначения



Структура условного обозначения ЩО-70 копия.png
Пример  записи  условного  обозначения  панелей  ЩО-70  при  их  заказе  и  в
документации:
панель ЩО-70-СК-1-73-У3 по ТУ-3434-003-10025998-2012
  • панель распределительного щита одностороннего обслуживания, 70 – год разработки панели, СК
  • шифр производителя ЗАО «СибКомплект», 1
  • исполнение по току электродинамической стойкости 30кА, 73
  • номер схемы главных цепей, климатического исполнения У3, выполненная по ТУ-3434-003-10025998-2012.

Панели ЩО-70 предназначены для работы в следующих условиях:
  • в части воздействия климатических факторов внешней среды исполнения у категории 1, 3 по ГОСТ 15150 и ГОСТ 15543.1, при этом:
  • наибольшая высота установки над уровнем моря 2000 м (при эксплуатации панелей на высоте более 1000 м, характеристики применяемых в     панелях аппаратов должны быть снижены в соответствии с ГОСТ 15150);
  • верхнее рабочее значение температуры окружающего воздуха +40С (предельное значение +45С);
  • нижнее рабочее значение температуры окружающего воздуха -25С (предельное значение -30С);
  • относительная влажность воздуха 80% при температуре +20С (эффективное значение), а верхнее рабочее значение относительной влажности воздуха до 98% при +25С;
  • тип атмосферы – II по ГОСТ 15150;
  • окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металл и изоляцию.
Панели соответствуют группе условий по механическим воздействиям эксплуатации М1 по ГОСТ 17516.1.
Рабочее положение в пространстве – вертикальное, допускается отклонение от вертикального положения до 5 в любую сторону.
Панели предусмотрены для одностороннего обслуживания, при этом все аппараты, устанавливаемые в панелях, переднего присоединения.
Степень защиты собранных в щит (секцию щита) панелей с лицевых и боковых сторон IP20 по ГОСТ 14254, с остальных сторон - IP00.
Требования техники безопасности в соответствии с ГОСТ 12.2.007.075. Панели ЩО-70 изготавливаются по техническому заданию (ТЗ) и опросному листу заказчика в соответствии с техническими условиями ТУ-3434-003-10025998-2012.
